UNIDADES DE TRANSFERENCIA

Aquí te mostramos los diferentes tipos de unidades de transferencia que comúnmente se encuentran en el mercado, la función principal de una unidad de transferencia, como su nombre lo indica, es transferir la carga de una fuente normal a una fuente de emergencia o viceversa

Hay varias formas de transferir cargas

Tipo contactores

Con interruptores termomagnéticos

Con interruptores termomagnéticos


Las unidades de transferencia con contactares magnéticos son las mas sencillas y económicas en el mercado y se emplean principalmente en equipos de capacidades pequeñas (15 - 200 kW)

La bobina del contactor que esta en operación, permanece energízada de manera continua

Con interruptores termomagnéticos

Con interruptores termomagnéticos

Con interruptores termomagnéticos


Las unidades de transferencia formadas con interruptores termomagnéticos, se emplean principalmente en equipos de generación en el rango medio (200-600 kW), ya que su rango de capacidad, aun que las hay desde 100 Amps, se emplean principalmente entre 800 y 1250 Amps, debido a su alto costo para capacidades pequeñas

Tipo doble tiro

Con interruptores termomagnéticos

Con interruptores electromagnéticos


Las unidades de transferencia de doble tiro, son una opción muy eficaz tanto en funcionalidad como en precio en el rango de 100 a 630 Amps, ya que a diferencia de las unidades con contactores, la bobina solo se energiza momentáneamente para realizar el cambio de la carga

También existen transferencias doble tiro en capacidades de 800  a 3200 Amps

Con interruptores electromagnéticos

Con interruptores electromagnéticos

Con interruptores electromagnéticos


Las unidades de transferencia formadas con interruptores electromagnéticos se emplean principalmente en grupos generadores con rangos de potencia alta por encima de los 1250 Amps y hasta los 6300 Amps, son muy confiables y se cuenta con una amplia gama de unidades de protección

Transferencia en transición abierta

Con interruptores electromagnéticos

Transferencia en transición abierta


La función de transferir en transición abierta "Break before make", se puede realizar con cualquier tipo de las transferencias descritas y es la forma común en que trabajan los equipos generadores de emergencia.

Con esta operación, siempre existirán dos interrupciones de energía en la carga por cada evento de falla de la energía comercial

Transferencia en transición cerrada

Con interruptores electromagnéticos

Transferencia en transición abierta


La transferencia en transición cerrada "Make before Break", permite realizar el cierre de ambos interruptores simultáneamente por medio del proceso de sincronización o transferencia en fase, eliminando un parpadeo o interrupción en el evento de falla de red comercial.

Las unidades de transferencia de doble tiro, no se pueden utilizar para realizar esta operación

Transferencia en transición cerrada

Transferencia en transición cerrada con rampas

Transferencia en transición cerrada con rampas

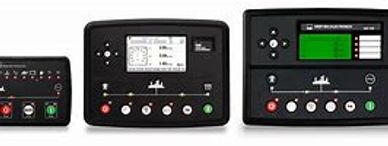

Los controladores DSE331, DSE335, DSE7320 MKII, DSE7420 MKII se programan para realizar la transferencia en transición abierta de manera estándar y pueden ser programados para realizar la transferencia en transición cerrada sin rampas

Utilizando el software de configuración de DSE Configsuite

Transferencia en transición cerrada con rampas

Transferencia en transición cerrada con rampas

Transferencia en transición cerrada con rampas


Esta función se realiza solamente con los módulos DSE8x20 y se utiliza la sincronización del grupo generador con la red normal, la transferencia de la carga se realiza de una forma suave con rampas de tiempo configurables, para pasar la carga de la fuente de emergencia a normal o viceversa


INTERLOCK O BLOQUEO MECÁNICO

Todas las unidades de transferencia que operan en transición abierta deberán contar cómo medida de seguridad, con los bloqueos mecánico y eléctrico para evitar el cierre simultáneo de ambos interruptores ya sea de forma manual o automática.

Video de transferencia en transición cerrada sin rampas

Da click en el botón y te mostraremos la forma de operación del control DSE7320 MKII con una transferencia con contactares magnéticos en transición cerrada sin rampas (el tiempo de transferencia es configurable de 100 a 500 mseg)

NOTA:

Las imágenes, logotipos y marcas mostradas, son propiedad de sus respectivos fabricantes y solo se emplean como referencia.
